不要满足于简单的文字描述,点击我们的接地电阻测试仪产品视频,让每一个细节都跃然屏上,为您带来前所未有的视觉体验。
产品参数
产品价格111/台
发货期限1
供货总量5000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量1
产品颜色
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率2
工作温度45
【天正华意电气设备(遵义市分公司)tianzh3611-83】为您提供接地电阻测试仪批发、采购、价格,图片等信息,每一个接地电阻测试仪产品经过严格的质量控制和测试,确保为客户提供可靠、的解决方案。联系人:杨经理,地址:平度市平安路2号

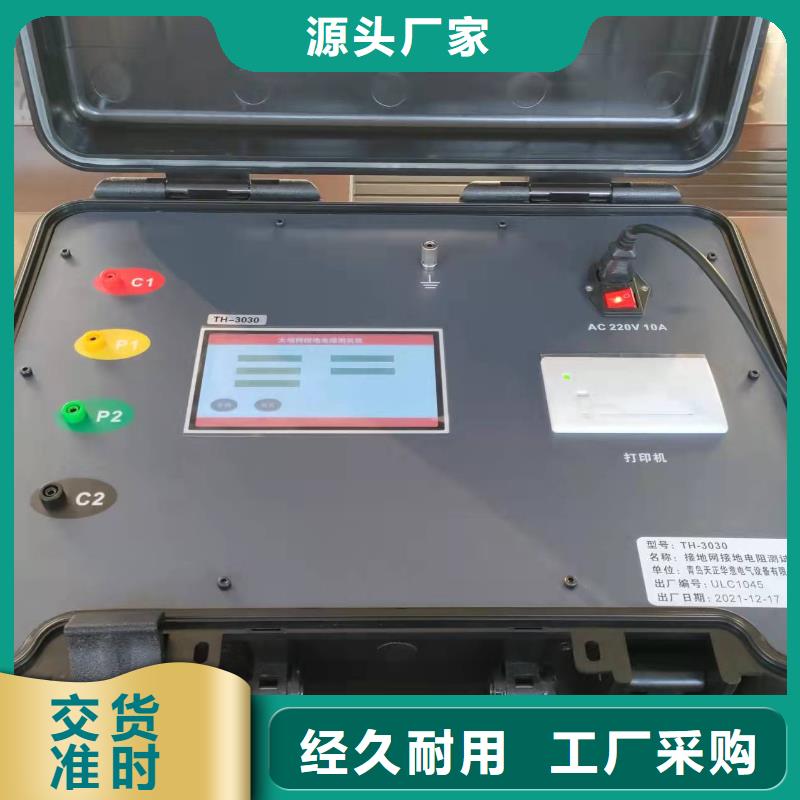

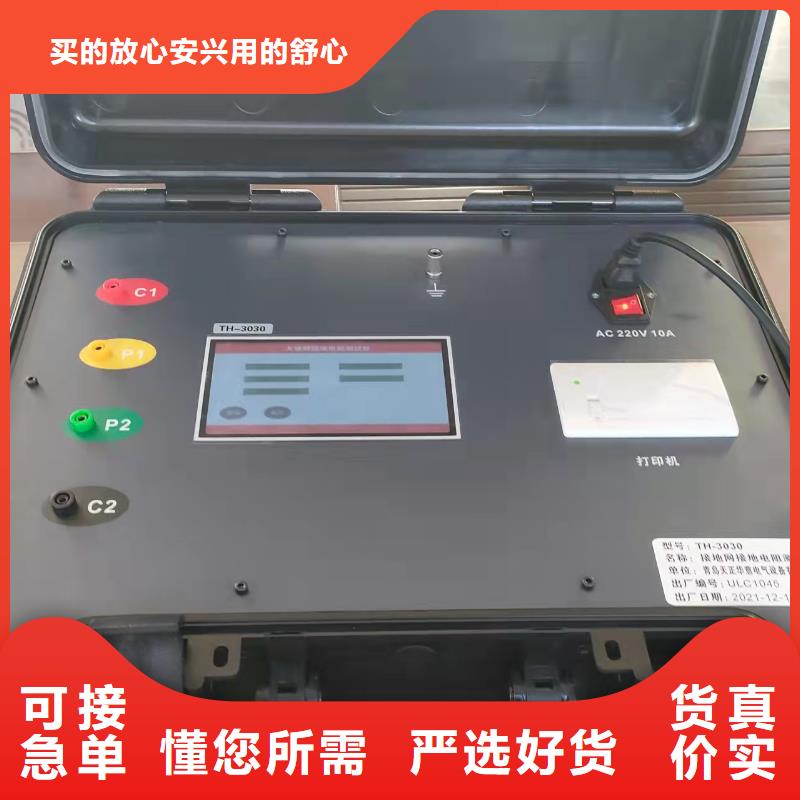

接地电阻测试仪本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小(0~3.0A),不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。二、概述目前国内接地装置的测试工作比较薄弱,一些关键的技术观念比较模糊,技术手段落后。针对上述现状,我国制订了行业标准DL/T475-2006和标准GB/T17949.1-2000。新标准对旧标准做了很多重要改变。为了方便广大现场测试和研究人员,我们根据这些标准,结合我们多年研究大型地网测试的实际经验,研制成功本仪器。工频接地阻抗,是指接地装置对远方电位零点间的电位差与通过接地装置流入地中的工频电流的比值。工频接地阻抗以往被习惯地称为“工频接地电阻”。此名称的纠正,在标准GB/T17949.1-2000“接地系统的土壤电阻率,接地阻抗和地面电位测量导则部分:常规测量”以及电力行业标准“接地装置特性参数测量导则修订稿”(取代DL475-92)中作了阐述。本测量仪采用交流电流进行测试,故所测数值称为接地阻抗,而不再沿用以往的称呼“接地电阻”。在对接地装置进行测量时,由于受不平衡零序电流以及射频等各种干扰,使得测试结果产生很大的误差。

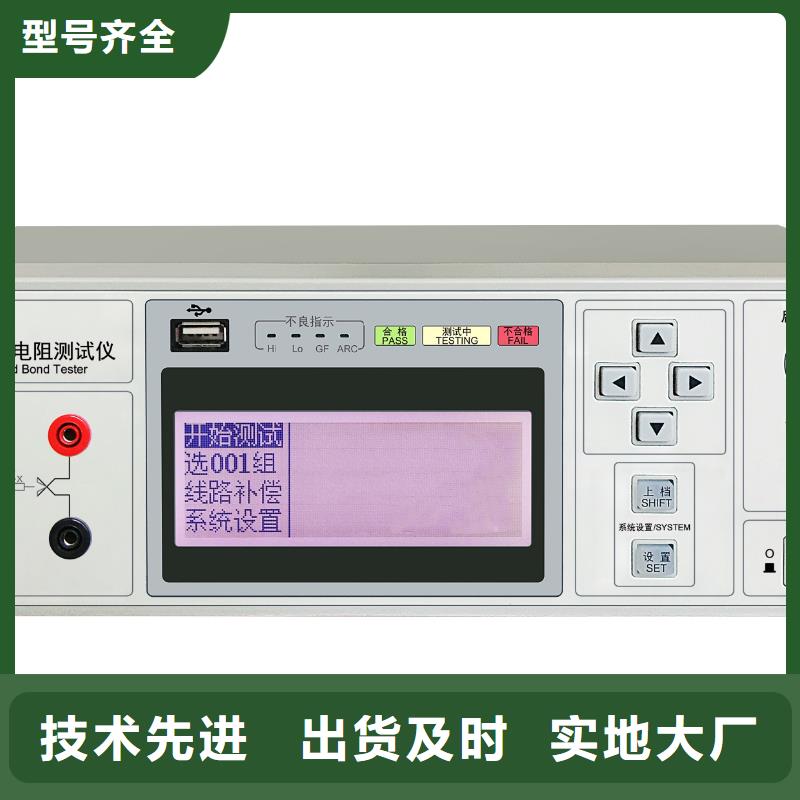

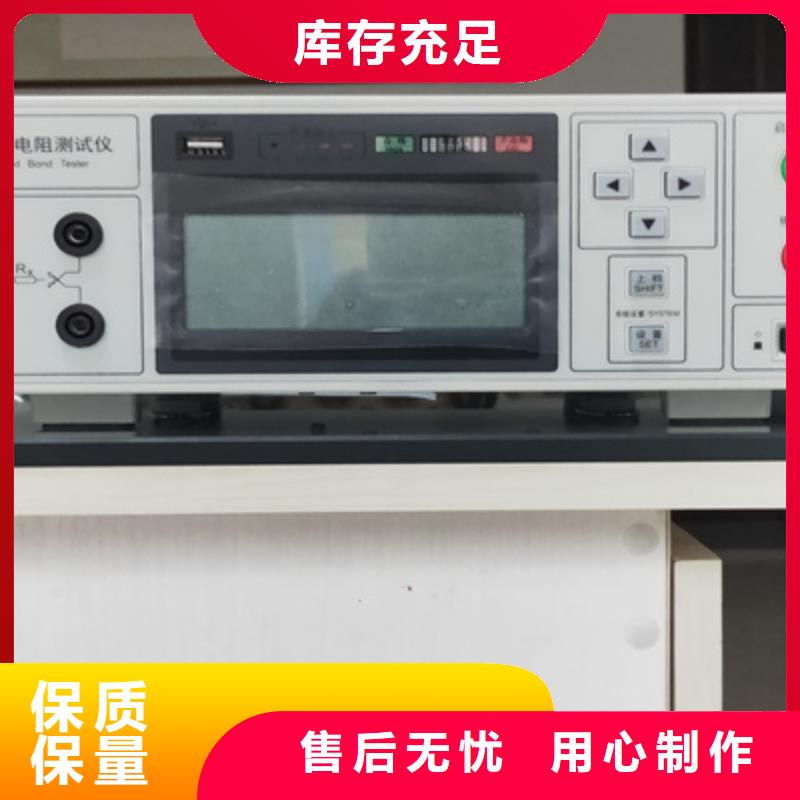

接地电阻测试仪测试仪 操作说明5.1 测试前准备由于仪器在启动测试后输出交流电压会危及到人身,请务必遵守电器事项,在启动仪器之前做好检查:(1)测试工位应与其他工位分离且铺设绝缘地垫,非测试者严禁进入测试工位;(2)测试者应佩戴绝缘手套;(3)测试仪良好接地;(4)操作者应接受过相关的知识培训;(5)所有连接操作必须确保仪器无输出时进行,严禁测试中插拔测试线和被测电器;(6)测试线和测试使用的工装应经常检查,以确保正常测试。5.2 开机5.2.1 开机界面TH-305电压下限设置范围 0.0-8.00V, 补偿补偿电压设置范围 0.00-2.00V,自动,手动开路开路电压设置范围3.0V-8.0V,当前测试步输出的电压时间测试时间在上图所示界面,按“上,下”键可以切换到下图所示界面,此时可以修改测试等待时间。01 项 目 循环测试02 时 间: 3 S03 →图5.9上图所示内容表示:循环测试项为前两项。当测试跑完第三步的等待时间后,从再次步开始进行循环测试,等待时间为3秒,即3秒后跳到步开始进行测试,即使第三步之后仍有测试项也不进行测试。在等待时间内,按“启动”键可以马上跳到步开始测试,而无需等3秒时间跑完;若按“停止”键,则停止测试。等待时间设置为“0”,表示一直循环等待,只有按下“启动”键才能开始循环测试。注:项不可设为循环项,否则无法启动测试。

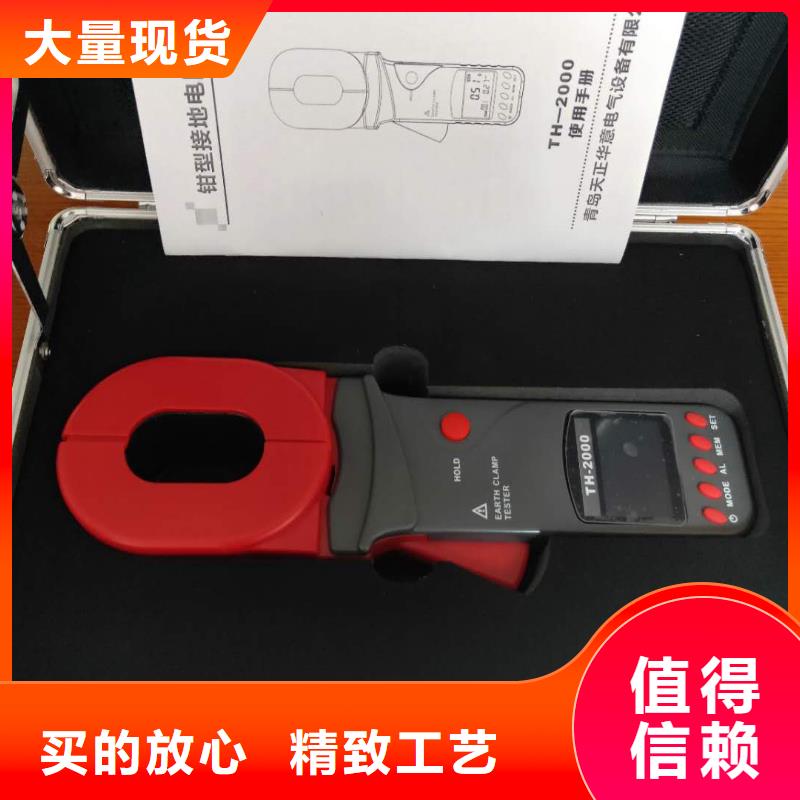

接地电阻测试仪.电力系统的应用⑴.输电线路杆塔接地电阻的测量通常输电线路杆塔接地构成多点接地系统,只需用XRD系列钳表钳住接地引下线,即可测出该支路的接地电阻阻值。⑵.变压器中性点接地电阻的测量变压器中性点接地有二种情形:如有重复接地则构成多点接地系统;如无重复接地按单点接地测量。测量时,如钳表显示“L 0.01Ω”,可能同一个杆塔或变压器有两根以上接地引下线并在地下连接。此时应将其它的接地引下线解开,只保留一根接地引下线。⑶.发电厂变电所的应用XRD系列钳表可以测试回路的接触情况和连接情况。借助一根测试线,可以测量站内装置与地网的连接情况。接地电阻可按单点接地测量。2.电信系统的应用⑴.楼层机房接地电阻的测量电信系统的机房往往设在楼房的上层,使用摇表测量非常困难。而用XRD系列钳表测试则非常方便,用一根测试线连接消防栓和被测接地极(机房内都设有消防栓),然后用钳表测量测试线。钳表阻值 = 机房接地电阻 + 测试线阻值 + 消防栓接地电阻如果消防栓接地电阻很小,则:机房接地电阻 ≈ 钳表阻值 - 测试线阻值⑵.机房、发射塔接地电阻的测量机房、发射塔接地通常构成二点接地系统,如下图。如果钳表的测量值小于接地电阻的允许值,那么机房、发射塔的接地电阻都是合格的。
